往復式切藥機
FQ-240（不銹鋼） FQ-240（碳鋼）
【產品介紹】
主要用于根、莖、葉、草皮類中藥材的飲片切制及其它行業類似物料的切制。
【工作原理】
藥物由鏈條間歇輸送至出藥口，由往復運動的切刀切制成所需厚度的飲片或段（節）。
【結構特點】
1、本機采用了可調間歇進給機構，可以切制1～15㎜之間任意厚度的飲片或段，并且簡化了變速機構，提高了可靠性。
2、本機設有可以調整的上鏈架，根據藥物的泡實，可以調整上鏈加架的角度。避免藥物阻塞，上鏈架還可向上掀起90°，用于清理粘附在上鏈條上的藥渣及其它雜質。
3、設有楔輪正、反進料裝置，藥物進、退靈活方便。
4、本機對刀調整方便，只需扭動一個螺釘和一個螺桿即可獲得滿意效果，且對刀后不會錯動。
5、本機采用曲柄搖桿切削機構，由于搖桿較長，切出的片形較好，一般不帶毛茬。
6、為增加切削力，保證切刀切運動平穩，在曲軸的一端裝有較大貫性輪隨曲軸運轉。
7、該機由于刀口尺寸大，切片規格調整范圍大，因此產量高，適用范圍廣。
8、由于采用間歇進料（進藥時不切藥、切藥時不進藥），避免了頂刀和打碎藥物，確保切片質量。
9、鏈條松緊可通過調節螺釘自由調節。
10、進給機構采用楔塊、楔輪驅動，振動小、噪音低。可通過扳動楔塊控制手柄，實現進料與退料。楔塊磨損后可調整方向使用，有效延長楔塊使用壽命。

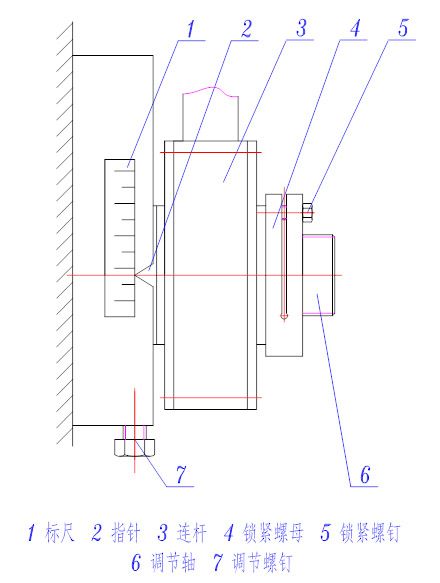

厚度調節示意圖
【技術參數】
型 號：FQ-240
生產能力：80-800kg/h
切片厚度：1-15（無級調節）mm
刀口尺寸：240×50（長×寬）mm
工作噪聲：<70bd
電機功率：3kw
外形尺寸：1500×1000×1200mm
總 重 量：700kg
